SGT MOSFET 介绍
浏览量：11803 / 发布时间：2020-12-21
SGT MOSFET是一种新型的功率半导体器件，具有传统深沟槽MOSFET的低导通损耗的优点，同时具有更加低的开关损耗。SGT MOSFET作为开关器件应用于新能源电动车、新型光伏发电、节能家电等领域的电机驱动系统、逆变器系统及电源管理系统，是核心功率控制部件。
SGT(Shield Gate Trench MOSFET) MOSFET结构及工艺制造方法，因其不需要在沟槽内生长厚的屏蔽电极介质层，同时Bsg具有良好的高温回流特性，具备良好的沟槽填充能力，可以将沟槽CD极大程度缩小，因而可以缩小单位元胞尺寸(Pitch Size)，采用更高掺杂浓度的外延片实现同样的击穿电压，降低器件Rsp，增强市场竞争力。

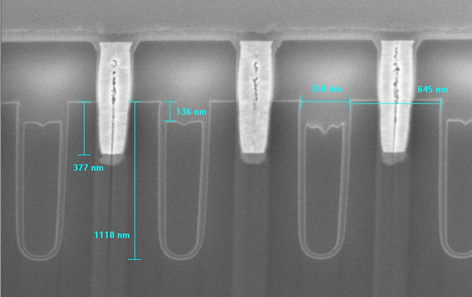

图1 Trench MOSFET Structure

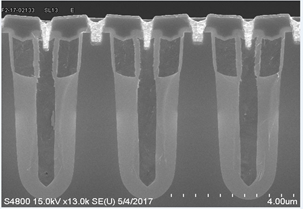

图2 SGT MOSFET Structure
SGT技术优势,具体体现:
1)米勒电容SGT 工艺明显比沟槽工艺低很多， 所以开关损耗低。
2)SGT 比沟槽工艺挖槽深度3-5倍， SGT可以横向使用更多的硅外延体积来阻止电压，使得SGT的内阻比普通MOSFET低2倍左右。
3)由于SGT MOSFET具有更深的沟槽深度，因此可以使用更多硅体积来吸收EAS能量。所以SGT可以在雪崩中做同样或更好。
4)同等规格下，芯片面积可以做到更小，性价比更高。
尚阳通采用SGT最新一代工艺，基于多项专利技术推出中低压MOSFET系列产品。举例介绍尚阳通最新推出150V SGT MOSFET。
结合150V产品应用领域的不同，尚阳通同时推出两款Rdson接近的产品：SRT15N050H、SRT15N059H封装形式有TO-22OC、TO-263。
SRT15N050H、SRT15N059H主要参数比较

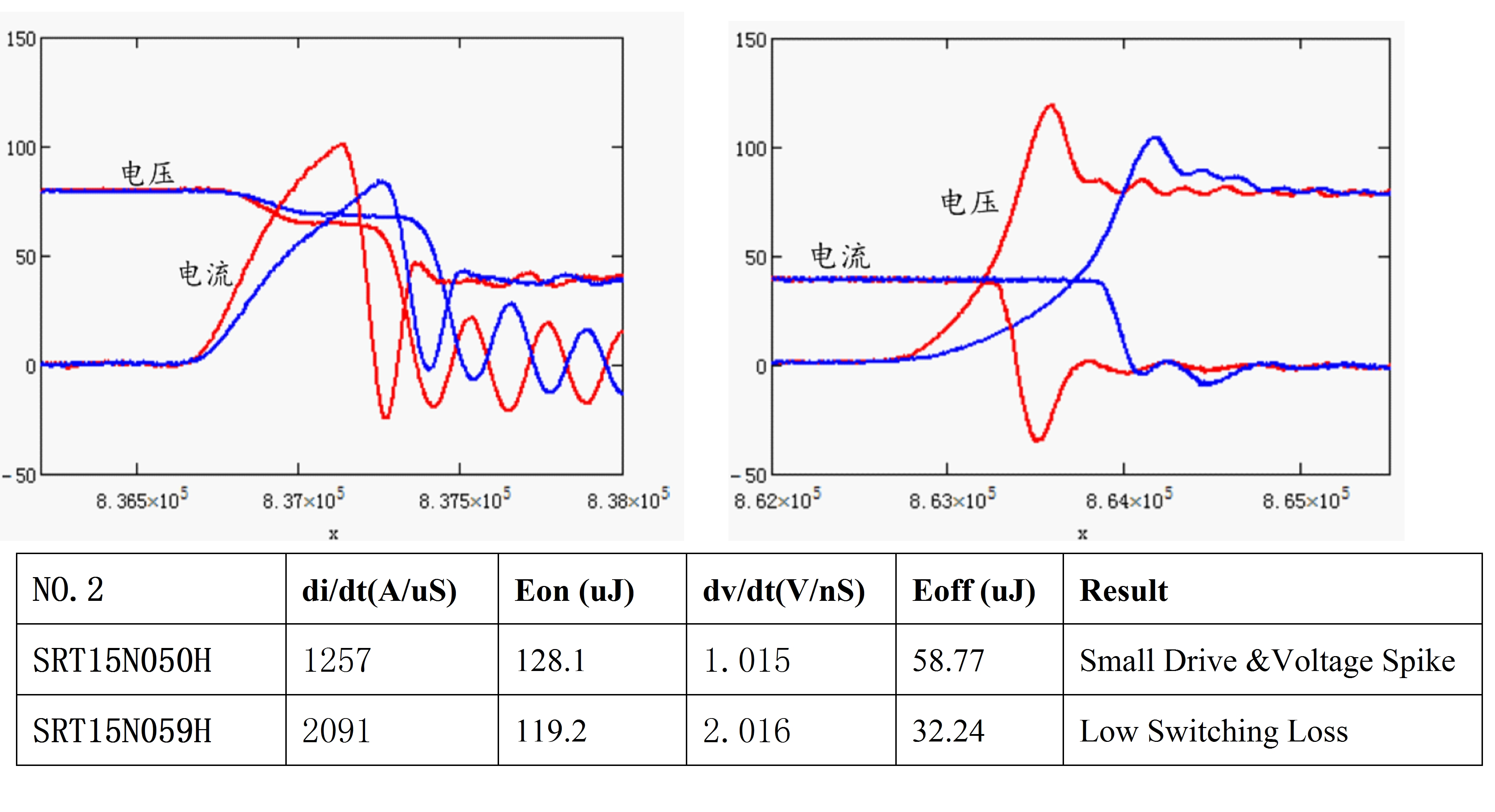

SRT15N050H、SRT15N059H器件开关特性对比
测试条件:Vdc=75V;Rg=20Ω;Vgs=12V;Id=26A

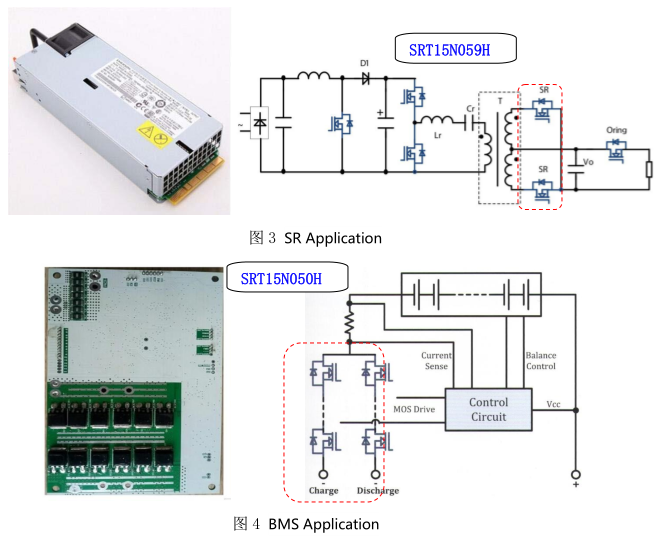

SRT15N050H适合需要低内阻,开关速度要求不高的系统,类似BMS领域应用; SRT15N059H适合要求开关损耗小,开关速度快的系统,类似高频同步整流(SR)应用。
尚阳通中低压SGT系列产品，在电机驱动、电动工具、PD适配器、大功率电源等各个领域已大批量供货，为国产半导体器件的发展助力。
附:尚阳通部分SGT MOSFET产品选型表
